Qness 150 CSA+ сочетает в себе лучшие из проверенных концепций и практик: универсальность автоматического твердомера и скорость наших твердомеров по Роквеллу. Полностью автоматический привод XY гарантирует высокую точность определения твердости. Он идеально подходит для полностью автоматических серийных и последовательных испытаний деталей с одинаковой испытательной высотой. Твердомер так же может работать в режиме единичных измерений.
Преимущества оборудования
Rockwell
DIN EN ISO 6508, ASTM E-18
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Электронное приложение силы и управление с обратной связью
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Встроенная светодиодная подсветка рабочего места упрощает точное позиционирование тестового образца, повышая тем самым удобство работы.

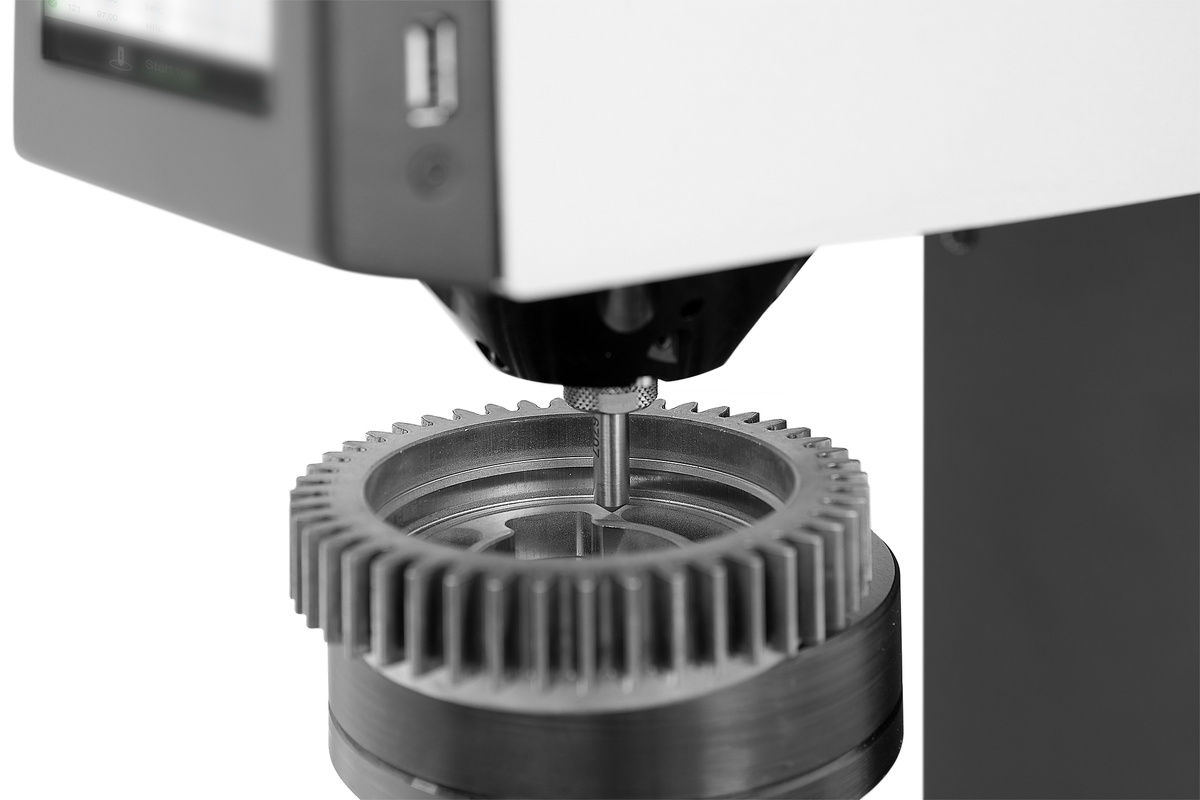

Отсутствие необходимости в длительных перерывах для переналадки из-за недоступности контрольных точек. Прижимной конус можно снять с помощью 2 винтов. Теперь можно легко получить доступ даже к контрольным точкам в труднодоступных местах.
Нет подходящего стола для твердомера? Нет проблем! Qness 150 CS/CSA ECO идеально сочетается с дополнительной тумбой. Цвет подрамника высшего качества соответствует цвету твердомера. Основание машины включает в себя просторный запираемый отсек для хранения принадлежностей. Столешница Бук (толщина 40 мм) с отверстием для шпинделя.
Высота испытательного стола бесступенчато регулируется (положение можно зафиксировать) с помощью беззазорной направляющей шпинделя на роликовых подшипниках - идеально подходит для полностью автоматических серийных и последовательных испытаний деталей с одинаковой испытательной высотой. Тестовая последовательность выполняется без зажима. Отдельные испытания также можно проводить с помощью запатентованного поворотного прижимного зажима.
Автоматический суппорт XY с высокоточным позиционирующим приводом позволяет проводить обширные серии испытаний и кривые твердости. Внешний джойстик для управления осью. Полезная опорная поверхность: 180 x 200 мм, путь перемещения: X 220 / Y 220 мм.
Полностью автоматические и прочные направляющие XY с высокоточным приводом позиционирования. Динамический джойстик для управления всеми 3 осями (XYZ). Полезная опорная поверхность 200 x 180 мм.
Весь спектр соответствующих данных, таких как шаблоны испытаний, методы испытаний и пользовательские поля, можно активировать с помощью предварительно определенных журналов образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы для любых требований.
Максимальная простота использования благодаря цветной камере с разрешением 5 мегапикселей для записи всего образца для идеального обзора и документирования в протоколе. В версиях CSA+ стандартно записывать всю поверхность стола в качестве образца изображения.
Высокопроизводительный асинхронный двигатель обеспечивает идеальное усилие зажима заготовки. Зажимное усилие адаптируется к методу испытаний и автоматически устанавливается таким образом, чтобы оно превышало испытательное усилие. Операторам не нужно устанавливать уровни, и они могут положиться на то, что устройство гарантирует безопасную и оптимизированную адаптацию.
QATM — это правильный выбор для консультации по сложным требованиям и зажимным устройствам! Мы будем рады проконсультировать, разработать, настроить и внедрить решение для вас. Только правильное решение для крепления компонентов может гарантировать надежные результаты.
QATM оснащает твердомеры Qness 150 CS ECO сверхточной системой прямой калибровки измерения по глубине HEIDENHAIN, расположенной точно на оси индентора. Это исключает неточности измерения, вызванные деформацией системы. Еще одно неоспоримое преимущество: глубину внедрения можно измерить напрямую - и абсолютно, и ее можно легко откалибровать в соответствии с последними стандартами по Роквеллу ASTM E 18: 2020 и DIN EN ISO 6508.
Интуитивно понятное, четко организованное и профессиональное: программное обеспечение Qpix Control2 нового поколения для измерения твердости, разработанное на основе отзывов и предложений клиентов для максимального удобства пользователя. 3D-изображение и целый ряд понятных элементов управления и представлений, включенных в программное обеспечение. Он устанавливает новые стандарты в испытаниях на твердость.
Идентичные образцы можно прописать в программном обеспечении в масштабе в виде 3D-модели.
Режимы измерений, позволяющие сэкономить рабочее время: "Произвести все уколы - затем оценка отпечатков" и "Оптимальная остановка", при которой цикл измерения серии завершается, как только нижняя допустимая граница твердости пройдена.
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
| Диапазон испытательных нагрузок | 1 - 250 кг (9,81 - 2450 Н) |
| Позиции турели | 1 |
| Программное обеспечение | Qpix Control 2 |
| Регулировка тестовой высоты | моторизированный |
| Тестовое пространство по вертикали | 140 мм |
| Тестовое пространство по горизонтали | 238 мм |
| Предметный столик | 180 x 200 мм |
| Диапазон перемещения | X 220 / Y 220 мм |
| Максимальный вес образца | 100 кг |
| Вес базовой машины | 140 кг |
| Экран | - |
| Последовательность измерения | полностью автоматизированно / электронное приложение нагрузки |
| Операционная система/жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Порты | 1x RJ45 (Ethernet) |
