Серия QATM Qness 60 EVO выводит измерение микротвердости на совершенно новый уровень: Hi-end лабораторные устройства последнего поколения сочетают в себе лучшее из обоих миров - измерения твердости и микроскопии без компромиссов и с максимальным удобством эксплуатации. Революционная оптическая система с цветной камерой всегда обеспечивает воспроизводимые и надежные результаты.
The innovative „EVO“ model of this Vickers / Knoop / Brinell / Rockwell hardness tester promises perfect automation and comes with a high-precision positioning control for all three axis systems with glass scales.
Flexible XYZ progressions for thousands of analysis points allow for exceptionally high throughput without operator intervention.
QATM micro hardness testers seamlessly integrate with the Verder Scientific IoT platform, featuring remote real-time monitoring, live notifications, effortless backups and automatic software updates.
Видео о приборе
AR-Model - Visit the page with your smartphone or scan the QR code under "View in Room" and experience the 3D model in the real world!
QATM hardness testers accurately analyze according to all standard test methods and cover a wide spectrum.
The electronically controlled, fully automated test cycles ensure fast, precise hardness testing, as well as fast method changes and automatic detection of the focal plane. With the Ready to Test package all Vickers test methods are possible with the standard scope of delivery.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Перевод в другие шкалы согласно
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* нестандартизированные измерения
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
The QATM-developed, in-house manufactured lens system sets new standards. As well as providing crystal clear image quality for hardness testing, Koehler illumination uses white LED light and motor-operated aperture shuttering to produce ideal contrast, even for high magnification images.
Experienced metallurgists agree the image quality provided by the Qness 60 A+ EVO is comparable in all aspects with that of established sophisticated microscopes. The up-to-date concept and new lenses in the optic system enable the device to completely meet even the strictest physical ‘test system definition’ requirements in compliance with DIN EN ISO6507-1/2:2018.
Распределение вертикального перемещения по 2 осям дает решающие преимущества. По первой оси Z осуществляется динамическое управление перемещением, позволяющее быстро и удобно расположить индентор по направлению к испытательной поверхности со скоростью до 30 мм/с. Дополнительная вторая ось Z в системе QATM предлагает систему позиционирования с высоким разрешением для большей точности приложения нагрузки и фокусировки.

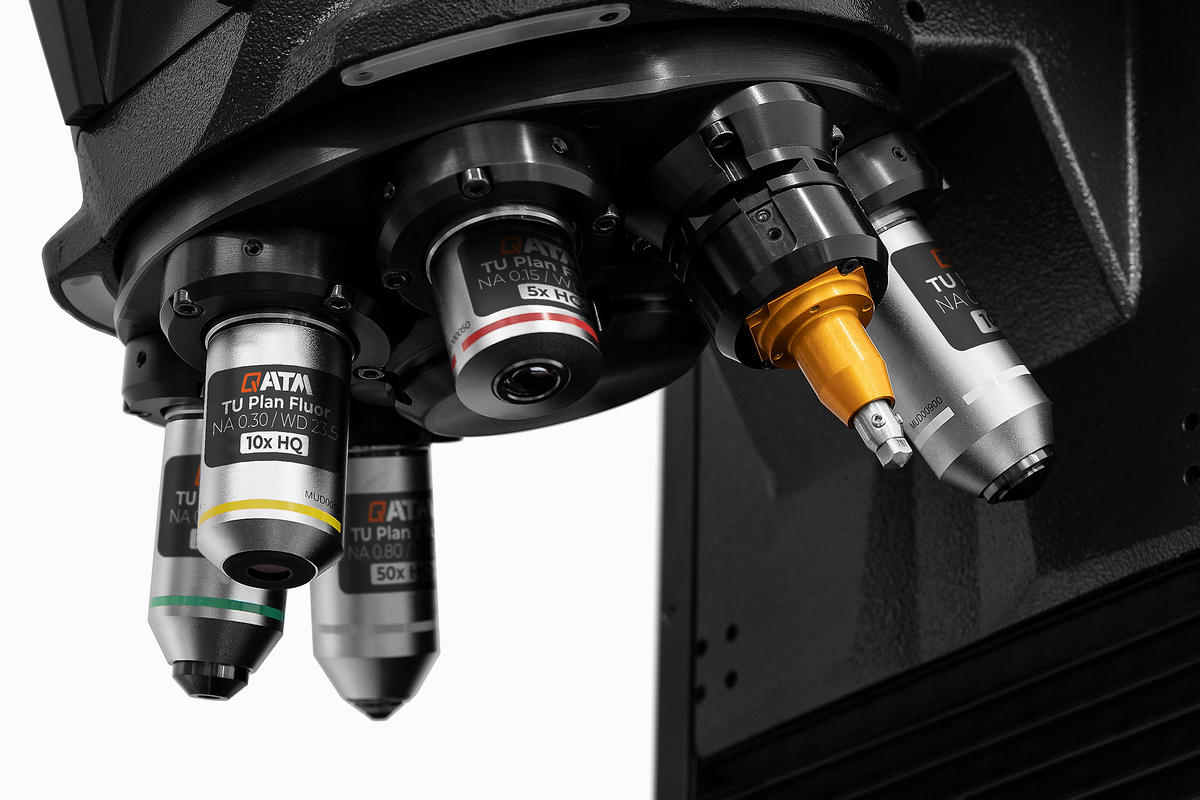

На ультрасовременную испытательную турель можно установить до 8 различных инденторов или объективов. Компактная конструкция наклонена под углом 20 °, чтобы гарантировать отличный обзор тестового пространства.
Особенность: недавно разработанные модули измерения твердости служат в качестве модульных держателей инденторов, позволяя оперативно расширять (в режиме plug-and-play) испытательное оборудование также для измерений по Бринеллю и Кнупу в любой момент после поставки.
In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.
Инновационная технология CAS (Collision Avoidance System - Система предотвращения столкновения) защищает механические элементы прибора от столкновений и ошибочных действий оператора путем предварительных визуализированных расчетов в 3D всех перемещений в тестовой зоне.
Цифровой штангенциркуль, совместимый с системой Qpix Control2, считывает размеры, высоту, диаметр компонентов и одним нажатием кнопки, по беспроводной сети, передает их в программное обеспечение. Регулировка испытательного модуля (головы) по вертикали в версиях A и A+ позволяет настроить тестовую высоту полностью автоматически без необходимости ручного ввода.
Светящийся логотип QATM сразу отображает текущее состояние устройства. Диапазон интервалов мигания показывает сотрудникам в лаборатории, работает ли прибор в автоматическом режиме или его можно использовать для новых задач. Кроме того, стандартное светодиодное освещение тестового пространства не только позволяет правильно устанавливать образцы и держатели образцов, но и в версии A+ гарантирует равномерную интенсивность подсветки для визуализации обзорного вида образцов.
It’s no coincidence that most QATM customers choose the ‘A+’ version with a built-in sample image camera. In a few seconds the image of the sample is shot with the additional camera (field of view 52 x 39 mm). The image provides excellent navigational support within the software, particularly in combination with DOUBLE-VIEW TECHNOLOGY, and aids enhanced documentation in the automatically compiled test report.
If high-quality images of larger areas are required (e.g. for weld seam measurements), the area can be scanned using the HRI function. The Qpix Control 2 software automatically combines the individual images into one large overall image.
Идентичные образцы можно прописать в программном обеспечении в масштабе в виде 3D-модели.
Все 3 оси в стандартной комплектации оснащены системой прямого оптического измерения перемещения. Оси и турель позиционируются с точностью до 1,5 мкм, поэтому можно многократно и точно возвращаться даже к тонким слоям или заданным координатам для измерений или анализа.
Уникальный дизайн позволяет проводить измерения образцов разной высоты с помощью комбинации функций динамической регулировки тестового пространства по вертикали и поворотной турели, расположенной под углом. Инновация CAS предотвращает столкновения.
The optional large slide doubles the test table surface area to 300 x 120 mm. If required, the test height can also be extended from 150 mm to 260 mm.
Optimized testing parameters and shorter intervals for serial autofocus, brightness regulation and image analysis, facilitate unbeatable cycle times during everyday operation involving hardness testing devices of the new micro hardness tester product line; and it’s even faster than the previous model. A further benefit of the new machine concept is the emphasis on reduced noise emissions in operation and motion, making it particularly suitable for laboratory work.
В базовую модель QATM уже включены несколько функций для экономии трудозатрат:
Настраиваемая функция распознавания отпечатка на поверхности снижает трудозатраты при подготовке образца для измерения твердости на «неоптимальной» поверхности. В результате автоматическое распознавание отпечатка также возможно на критических поверхностях (травление, шлифование…)

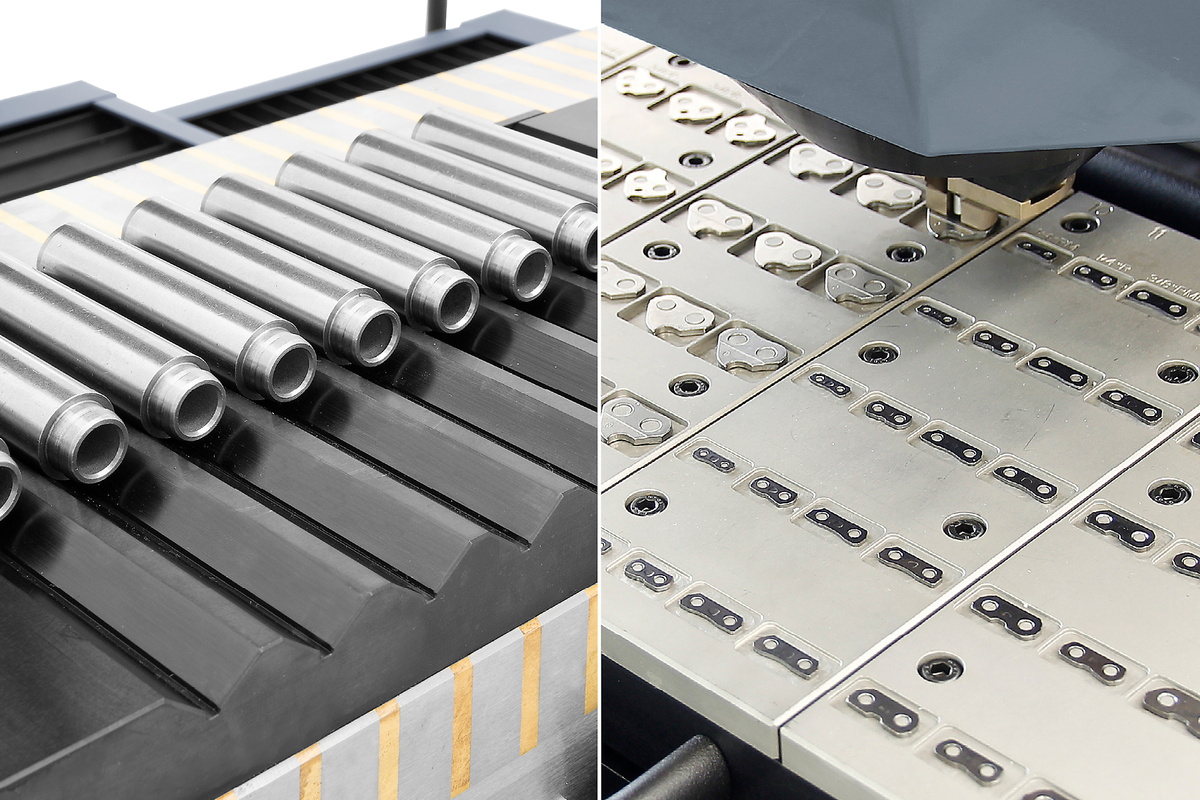

Держатели образцов QATM предназначены для обеспечения максимальной производительности. Предметные столы приборов «A» и «A+» имеют достаточно пространства для 8-позиционного держателя образца в стандартной комплектации; можно одновременно использовать до двух держателей при оснащении опцией увеличенного стола 300 мм.
Надежная фиксация образцов благодаря обновленному держателю со встроенным ограничителем усилия зажима упрощает центрирование и позиционирование образца. Пластина с шаровым шарниром даже зажимает образец, который нельзя держать горизонтально, чтобы предотвратить наклон или скольжение во время анализа. Доступны с 1, 4 или 8 позициями для крепления образцов и переходными кольцами для большого диапазона метрических и британских диаметров образцов.
Components of almost all geometrical shapes can be fitted into the universal sample holder. Four clamping bolts can be set variably in various T-slots.
QATM — это правильный выбор для консультации по сложным требованиям и зажимным устройствам! Мы будем рады проконсультировать, разработать, настроить и внедрить решение для вас. Только правильное решение для крепления компонентов может гарантировать надежные результаты.
Весь спектр соответствующих данных, таких как шаблоны испытаний, методы испытаний и пользовательские поля, можно активировать с помощью предварительно определенных журналов образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы для любых требований.
QATM prisms also enable round components to be tested with our devices. Benefit: Integration of the 3D model in the software automatically determines the center of the component and the highest point of each piece.
The clearly-organized, large and robust test room facilitates universality. Additionally, clamping samples straight into conventional vices reduces the effort required to prepare the sample, and expands the range of possible future test applications. QATM vices are also available with extra templates, enabling samples to be repeatedly clamped in precisely the same position.
Интуитивное, четко структурированное и профессиональное: ПО Qpix Control2 это новое поколение ПО для твердомеров по Виккерсу / Кнупу / Бринеллю. Данное ПО было разработано на основе пожеланий и отзывов заказчиков для обеспечения максимального уровня дружелюбности интерфейса. Автоматическая регулировка измерительного модуля „головы“ по вертикали и бесконтактное сканирование, полная интеграция стандартных держателей образцов, совместимое с CAD отображение компонентов в 3D и широкое разнообразие легко представляемых в 3D элементов управления и углов обзора включены в программное обеспечение. Все это устанавливает новые стандарты в области измерения твердости.
Машина автоматически перемещается на высоту держателя образца. Скан изображения образца осуществляется автоматически.
AutoSnap - быстрая установка ряда: перетаскиваем ряд тестовых точек на нужную позицию. Функция автоматической привязки (AutoSnap) автоматически корректирует положение стартовой точки и угол ряда относительно края образца.
Цикл измерений реализуется в соответствии с применимыми стандартами твердометрии.
Создаются несколько прогрессий и образцов, которые отрабатываются в автоматическом режиме (например, 60 прогрессий на 8 различных образцах на одном измерительном пробеге)
The distances between the test points are generated fully automatically to the minimum standard distance. This makes the test results even more accurate. If the distance is less than required by the standard, the affected test points are highlighted accordingly.
Режимы измерений, позволяющие сэкономить рабочее время: "Произвести все уколы - затем оценка отпечатков" и "Оптимальная остановка", при которой цикл измерения серии завершается, как только нижняя допустимая граница твердости пройдена.
Based on the selected method (e.g. HV10), the suitable hardness range is displayed for each lens, which can be measured. The most suitable lens is also highlighted.
With the Qpix Control 2 software, several QATM devices (for example a Qeye 800 and a Qness 60 A+ EVO) can be operated with the same PC system. It is easy to switch back and forth between the two devices in the software.
Возможность последовательности измерений с помощью модуля «Функции для контроля сварки» обеспечивает простую, соответствующую нормам (например, EN ISO 9015 и EN ISO 22826) интеграцию карт контрольных точек для измерения твердости по Виккерсу / Кнупу / Бринеллю. Предварительно созданные шаблоны могут быть легко адаптированы к каждому соответствующему испытательному образцу с помощью интерактивных функций. При необходимости модули Qpix INSPECT также могут обеспечить одновременный графический анализ материалов сварного шва.
Опциональный программный модуль „Плоскостная диаграмма распределения твердости в 2D/3D“ является идеальным помощником для детального контроля распределения твердости по всей плоскости фрагмента, в особенности для термически обработанных образцов. Это крайне необходимая функция при исследовании материалов, а также для контроля сварных соединений и при анализе повреждений.

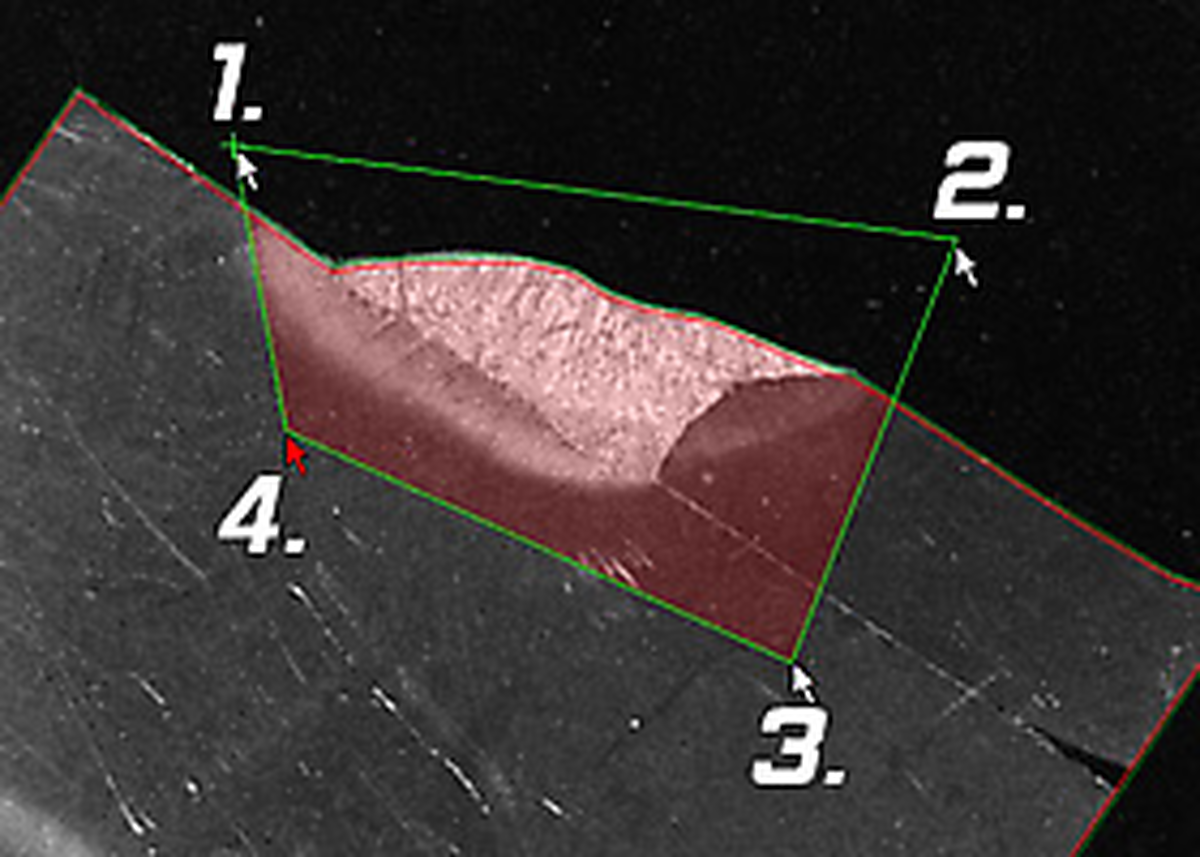

1. Создать область
В качестве альтернативы получить представление в 3D
2. Определить шаг сетки
Однородная плоскостная диаграмма распределения твердости в сечении провода
3. Получить представление в 2D
Текстура тестовых точек на незалитом образце
Затратный по времени процесс создания последовательности тестовых точек, например для измерения параметров зуба шестерни, минимизируется с помощью предварительно заданного шаблона теста в ПО. Версия A+ позволяет проводить измерения в диапазоне от HV30 до HV1 согласно стандартам на одном приборе.
With this module, an area on the component can be easily defined and the number of hardness test points defined, especially for sintered samples. The software automatically searches for a position in the selected area where a hardness test indentation can be placed so that it is placed at a suitable location.
Коэффициент интенсивности напряжений K1С измеряется по 4-м линиям трещин в соответствии со стандартом. После этого величина в МПа√м определяется автоматически.
Qpix software platforms support barcode and QR code readers. Whether simply inserting header files (serial), managing the complete integration of reading devices for the automatic selection of templates, or calling up data from superordinate systems (optional) – barcode/QR code readers simplify work procedures for the tester, while also preventing operating errors.
Распознавание краев включает автоматическую адаптацию начальной точки тестового ряда к краю образца при использовании шаблонов проекта и образца. Модуль значительно увеличивает степень автоматизации и является идеальным дополнением к базовой функции Auto-Snap (Авто-прищелкивание).
IPC - "Индентор параллельный контуру" (опция)
Оператор может выбрать маршрут и точки для индентора Кнупа вдоль каждого контура либо вручную, либо с помощью настроек в программном обеспечении, либо полностью автоматически. Компактный модуль индентора со встроенным приводом вращения обеспечивает полностью автоматизированное измерение твердости по слоям или вдоль края образца.
The intuitive and user-friendly Qpix INSPECT software functionality provides a comprehensive toolbox for microscopic evaluations and result documentation. The multifunctional software can be customized for customer-specific measuring tasks and complemented with add-on modules.
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
Это скачок в области управления результатами калибровки - QATM Calibration Manager напоминает операторам о необходимых измерениях через произвольно определяемые интервалы. Результаты измерений добавляются в текущую статистическую запись одним нажатием кнопки.
Премиальное качество в сочетании с широким ассортиментом. Независимая калибровка DAkkS (ISO/IEC 17025) в соответствии с DIN EN ISO и ASTM, включая программное обеспечение для периодических испытаний на соответствие нормам.
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.

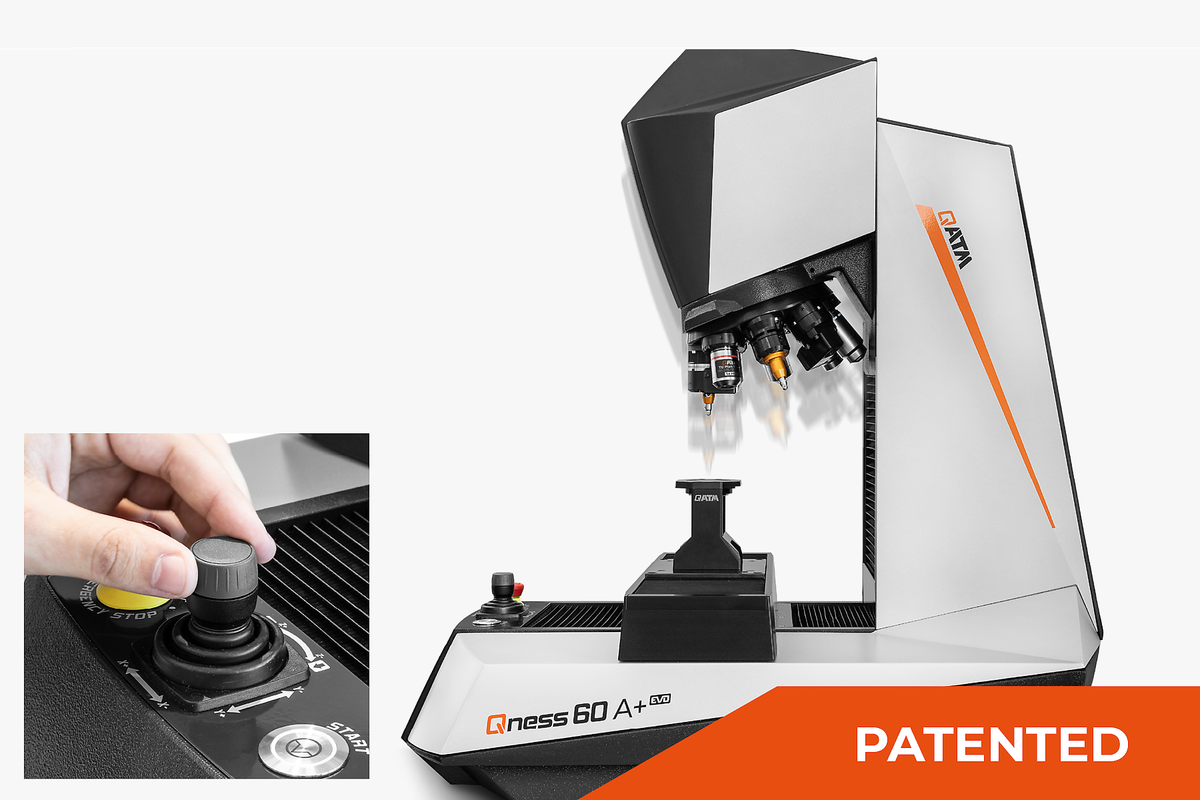

The Qness 60 EVO is a portal solution that offers unique movement flexibility, opening up new possibilities in micro and low load hardness testing.
Преимущества оборудования
| Диапазон испытательных нагрузок | 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Метод измерения | Vickers, Knoop, Brinell, Rockwell |
| Последовательность измерения | полностью автоматизированно / электронное приложение нагрузки |
| Z-ось | Dynamic, automated (CAS-Technic) |
| Z-axis travelling distance | 150 mm (5.91“); Option: 260 mm (10.2“) |
| Тестовое пространство по горизонтали | 170 mm (6.69“) |
| Позиции турели | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Система камер | 5 Mpixel - CMOS color, USB3.0 |
| Оптическая система | Upright microscope with Koehler lighting |
| Aperture diaphragm | моторизированный |
| Объективы | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Lens types | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Поле зрения (в зависимости от оборудования) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Обзорная камера | 5 Mpixel - CMOS color, USB3.0 52 x 39 mm (2.05 x 1.54“) |
| Предметный столик / XY координатный стол | Automatic cross slide |
| Размер предметного стола | 150 x 120 mm (5.91 x 4.72“); Option 300 x 120 mm (11.8 x 4.72“) |
| Positioning accuracy | +/- 0.2 μm |
| Traverse path at cross slide | X 150, Y 150 mm (5.91 x 5.91“); Option: X 300 x Y 150 mm (11.8 x 5.91“) |
| Control elements | Emergency stop, Start button, Joystick X/Y/Z |
| Программное обеспечение | Qpix Control2 |
| Максимальный вес образца | 50 kg (110 lbs) |
| Вес базовой машины | 60 kg (132.3 lbs) |
| Included basic equipment | Indenter Vickers ASTM + DAkkS; Lens HQ 5x, HQ 20x, HQ 50x |
| Внешние интерфейсы | 1 x USB 3.0 |
| Электропитание | 100 – 240 V ~1/N/PE, 45-65 Hz |
