Варианты A и A + серии Qness 250/750/3000 EVO - флагманы автоматизированных систем измерения твердости.
Благодаря полностью автоматизированному управлению по трем осям можно тестировать образцы с различной тестовой высотой. Образцы можно надежно зажимать с усилием до 3200 кг с помощью мощного асинхронного двигателя привода оси Z.
Модули освещения XLED революционизируют анализ лунок Бринелля. Из-за выпуклости на имеющихся в продаже объективах, лунки Бринелля на мягких материалах могут приводить к неточным результатам измерений. Напротив, объективы XLED гарантируют точные и воспроизводимые измерения, независимо от типа и твердости материала, благодаря прямому и широко распространенному освещению.
Оптическая система новой серии EVO была полностью переработана. Она производится в „чистой комнате“ на месте на заводе QATM с использованием собственных широких компетенций. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.
Высококачественные CMOS 5-мегапиксельные камеры с передачей данных по Ethernet определяют текущий промышленный стандарт. В отличие от других систем камер, здесь возможна гораздо более высокая стабильность передачи данных. Кроме того, управляющий ПК и твердомер могут быть установлены удаленно на больших расстояниях друг от друга. Это идеально подходит для производственной среды, в которой элементы управления инфраструктурой устанавливаются во внешних распределительных шкафах.
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E-92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Измерение твердости пластмасс
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Измерение твердости углеродных материалов
Перевод в другие шкалы согласно
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* нестандартизированные измерения
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Максимальная простота использования 5-мегапиксельной цветной камерой для записи изображения всего образца для идеального обзора и документирования в протоколах измерений. В версиях CA+ и A+ стандартно снимается изображение всей поверхности стола в качестве изображения образца.

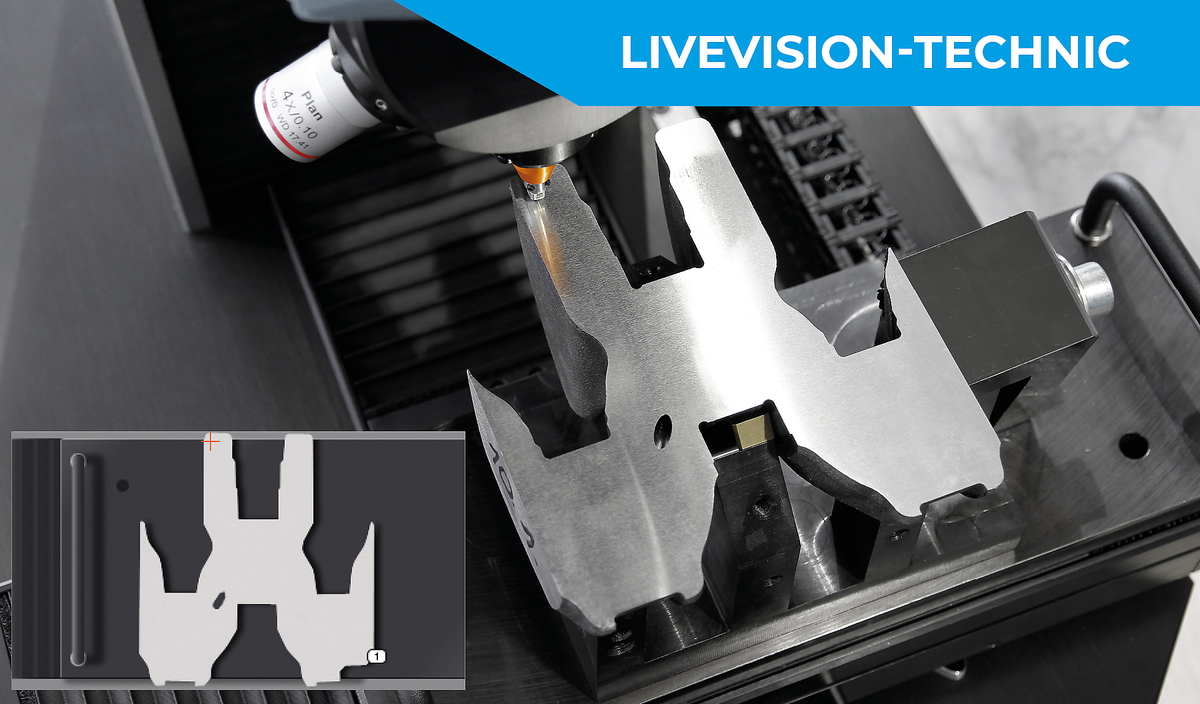

Распознавание краев включает автоматическую адаптацию начальной точки тестового ряда к краю образца при использовании шаблонов проекта и образца. Модуль значительно увеличивает степень автоматизации и является идеальным дополнением к базовой функции Auto-Snap (Авто-прищелкивание).
Простой способ обеспечения возможностей для универсальных приложений: Продуманная концепция револьверной головки с углом поворота оси 15 ° обеспечивает место для 8 инструментов в уникально компактном блоке. Прижимные элементы закрытой формы с трех сторон гарантируют надежный прижим образца вокруг контрольной точки - даже для небольших контрольных образцов.
Полностью автоматический и прочный XY координатный стол с высокоточным приводом позиционирования. Динамический джойстик для управления всеми тремя осями (XYZ). Полезная опорная поверхность 450 x 300 мм или, по запросу, доступны испытательные столы с увеличенным размером и ходом.
Для каждого положения контрольной точки XY можно выбрать тестовую высоту Z индивидуально. Во время автоматического измерения машина безопасно и полностью автоматически переходит между образцами разной высоты или разными уровнями испытательной поверхности. Благодаря инновационной технологии CAS, прибор защищен от столкновений. При тестировании зажатых образцов запатентованная система QATM «распознавание образца» автоматически снижает скорость приближения испытательной головы к образцу при получении сигнала с датчика (предохраняет машину и образец).
Высокопроизводительный асинхронный двигатель в версиях A/A+ обеспечивает усилие зажима образца до 3500 кг. Усилие зажима подбирается в соответствии с методом испытания и автоматически устанавливается на значение, превышающее испытательную нагрузку. Операторам не нужно устанавливать уровни и они могут полагаться на прибор, чтобы гарантировать безопасную, оптимизированную адаптацию усилия прижима.
Для испытаний на твердость по Роквеллу или Бринеллю детали, надежно закрепленные с помощью держателя, незаменимы. Однако для общих процессов, таких как распознавание кромок образцов или во время программирования тестовых образцов, прижим не требуется. Таким образом, в инновационной системе EVO прижим может быть убран или выдвинут сервоприводом за считанные секунды между различными процессами. Это повышает удобство эксплуатации и еще больше сокращает время измерительного цикла.
Полный спектр соответствующих данных, таких как тестовые шаблоны, методы измерения и пользовательские поля, можно активировать через заранее определенные магазины образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы под любые требования.
Интуитивное, четко структурированное и профессиональное: ПО Qpix Control2 это новое поколение ПО для твердомеров по Виккерсу / Кнупу / Бринеллю. Данное ПО было разработано на основе пожеланий и отзывов заказчиков для обеспечения максимального уровня дружелюбности интерфейса. Автоматическая регулировка измерительного модуля „головы“ по вертикали и бесконтактное сканирование, полная интеграция стандартных держателей образцов, совместимое с CAD отображение компонентов в 3D и широкое разнообразие легко представляемых в 3D элементов управления и углов обзора включены в программное обеспечение. Все это устанавливает новые стандарты в области измерения твердости.
Идентичные образцы можно прописать в программном обеспечении в масштабе в виде 3D-модели.
Инновационная технология CAS (Collision Avoidance System - Система предотвращения столкновения) защищает механические элементы прибора от столкновений и ошибочных действий оператора путем предварительных визуализированных расчетов в 3D всех перемещений в тестовой зоне.
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
Переключаемые промышленные магниты обеспечивают экономию энергии и времени при загрузке и разгрузке испытательной системы и, в то же время, гарантируют надежную фиксацию во время испытания. Кроме того, все зажимные приспособления QATM могут быть оснащены устройством распознавания держателя образца: через встроенные датчики приспособление автоматически распознается испытательным устройством, и загружаются только необходимые испытательные программы.
Индивидуальное планирование и профессиональное управление проектами

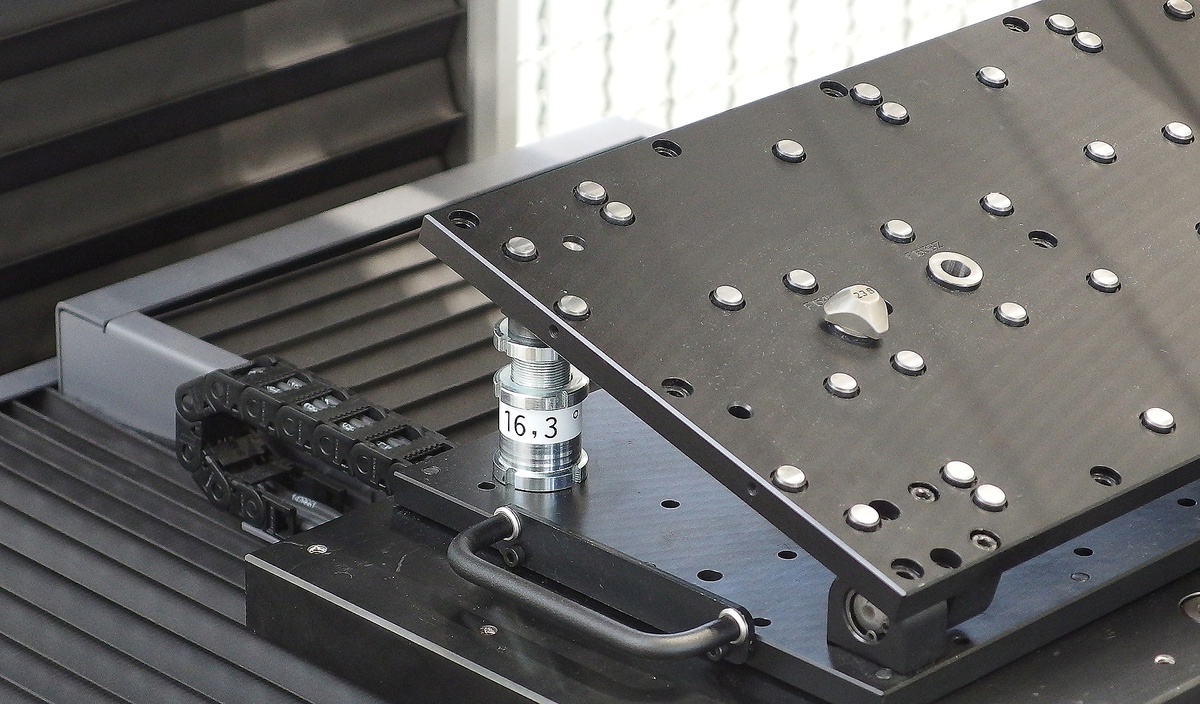

Наклонная опора испытательного образца позволяет тестирование образцов, даже если поверхность тестирования не параллельна опорной поверхности.
В держатель образцов Джомини можно поместить до 8 образцов для тестирования с помощью дополнительного модуля тестирования по методу Джомини. Измерительный цикл полностью автоматизирован и выполняется согласно стандартам. Держатели для образцов большего размера доступны по запросу.
Модели Qness 250/750/3000 A или A + EVO позволяют полностью автоматизировать тестирование труб и сегментов труб с максимальной производительностью в соответствии с действующими стандартами.
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 A+ EVO: 1 - 250 кг (9,81 - 2450 Н) Qness 750 A+ EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 A+ EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Обзорная камера | разрешение 5 Мп |
| Регулировка тестовой высоты | с помощью асинхронного электропривода |
| Тестовое пространство по вертикали / по горизонтали | 362 / 320 мм |
| Предметный стол / Координатный стол | моторизованный 450 x 297 мм |
| Диапазон перемещения | X 460 / Y 350 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 695 кг |
| Электропитание | 230В~ 50-60Гц 1/N/PE (опция: 110В~1/N/PE) |
| Максимальная потребляемая мощность | ~ 1680 Вт |
| Программное обеспечение | Qpix Control2 |
| Внешние интерфейсы | 1x RJ45 (Ethernet) |
Аксессуары и опции | XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x Инденторы (Виккерс, Роквелл, Бринелль), фиксированный или поворотный прижим, сигнальная колонна (A / A+) и т.д. |
| Джомини | Держатель образца для теста Джомини на 8 позиций, вкл. тестовый модуль (опционально) |
