Твердомер для любых целей: независимо от того, работает ли он в лаборатории или в тяжелых производственных условиях.
Фиксация образцов в неподвижном состоянии и очень большая площадь тестового стола позволяют проводить измерение твердости даже самых крупных компонентов.
В версии "E", испытательная голова удобно и динамически управляется встроенным асинхронным двигателем. Тестовые образцы практически любого размера, весом до 3500 кг, могут быть надежно закреплены на приборе. Максимальная высота образца 510 мм.
Видео о приборе
Доступный способ обеспечить универсальные приложения: продуманная концепция турели с поворотом вокруг оси под углом 15° обеспечивает пространство для 8 инструментов в одном уникальном по компактности устройстве. Прижимной элемент с закрытой с трех сторон формой гарантируют надежное крепление образца вокруг тестовой точки - даже для небольших образцов.
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Динамическая регулировка высоты обеспечивает удобное управление позиционированием с помощью потенциометра (8 мм/с). Использование защитного устройства управления двумя руками обеспечивает скорость движения по вертикали до 17 мм/с (входит в состав варианта E).

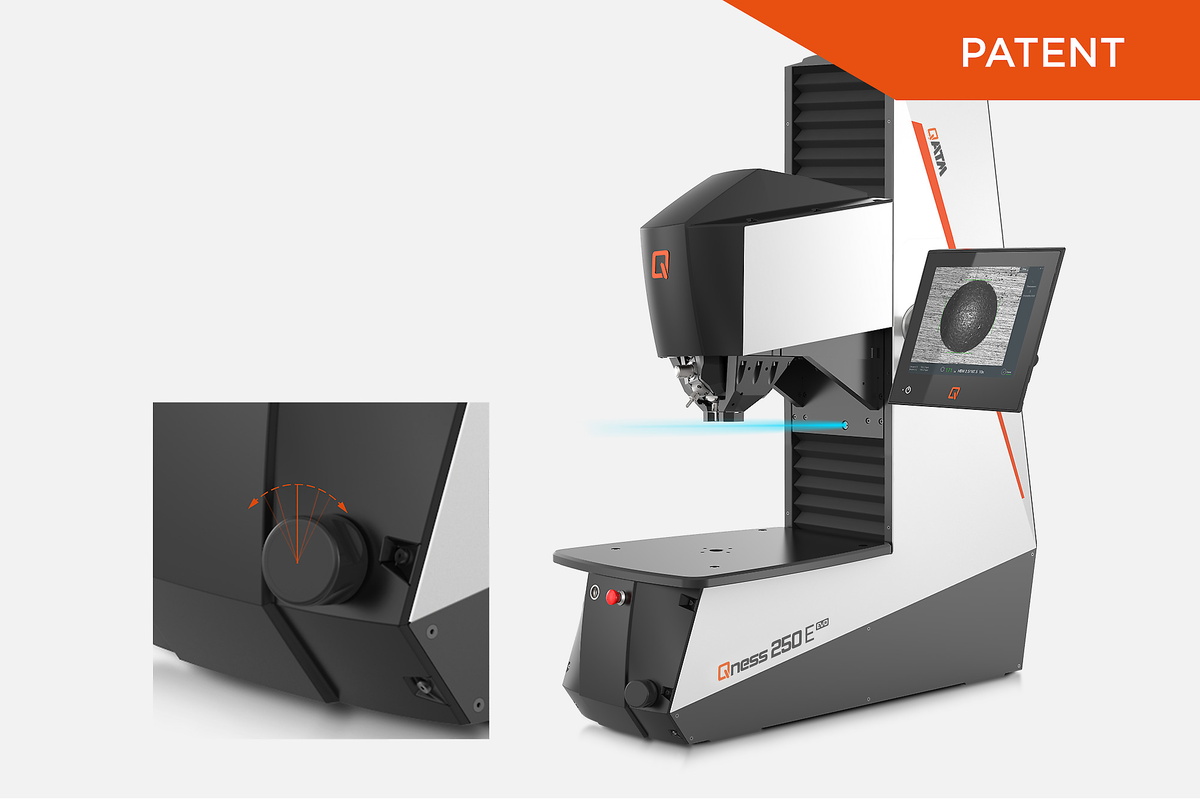

Распознавание образцов с помощью моторизованной регулировки высоты обеспечивает высокую скорость движения испытательной головки 17 мм/с. Сенсорная технология позволяет распознавать образец и соответственно снижать скорость прижима для защиты прибора и образца.
Отсутствие необходимости в продолжительной по времени смене инструмента для измерений в труднодоступных местах. Прижим образца можно опускать или поднимать/убирать вручную (и, при необходимости, с помощью сервомотора). Кроме того, элементы крепления могут легко заменяться и подбираться под размеры образцов заказчика.
Уникальное удобство при работе с крупными, литыми сложной формы и формованными образцами и заготовками. Рабочий стол, опциональный для версий M и E, можно наклонять на 5 ° - включая встроенные захваты - дополнительного зажима детали не требуется!
Высокопроизводительный асинхронный двигатель в версии E обеспечивает усилие зажима образца до 3500 кг. Усилие зажима подбирается в соответствии с методом испытания и автоматически устанавливается на значение, превышающее испытательную нагрузку. Операторам не нужно устанавливать уровни и они могут полагаться на прибор, чтобы гарантировать безопасную, оптимизированную адаптацию усилия прижима.
Если стандартной высоты тестового пространства 510мм все еще недостаточно для особо крупных, громоздких или трудно зажимаемых образцов, по запросу QATM может предоставить еще более высокую раму машины. Прочная стальная рама может быть изготовлена по индивидуальным размерам.
Оптическая система была полностью переработана и производится в "чистой комнате" непосредственно на заводе QATM с использованием на практике широких компетенций компании. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.
Новая линейка продуктов EVO гарантирует оптимизированные параметры испытаний - более быстрый ПК на базе Windows 10, более быстрая автофокусировка, значительно более быстрые регулировка яркости и оценка отпечатка, каждый из которых вносит свой вклад в гораздо более быстрое время завершения цикла при ежедневном измерении твердости - с одновременным даже более низким уровнем рабочих шумов.
Модули освещения XLED революционизировали процесс оценки лунок Бринелля. Из-за образующихся навалов и наплывов материала по краям отпечатка у мягких образцов высока вероятность неправильной оценки отпечатка при использовании обычных коммерческих объективов. В противоположность этому, объективы XLED гарантируют точные и воспроизводимые измерения, независимо от типа материала и твердости, вследствие прямого и широко расширенного освещения.
Высококачественные CMOS 5-мегапиксельные камеры с передачей данных по Ethernet определяют текущий промышленный стандарт. В отличие от других систем камер, здесь возможна гораздо более высокая стабильность передачи данных. Кроме того, управляющий ПК и твердомер могут быть установлены удаленно на больших расстояниях друг от друга. Это идеально подходит для производственной среды, в которой элементы управления инфраструктурой устанавливаются во внешних распределительных шкафах.
Ультра-тонкий, емкостной сенсорный дисплей 12” может быть перемещен вверх/вниз или плавно наклонен с помощью шаровых шарнирных соединений для достижения наилучшей эргономики при работе с прибором.
Набор зажимных и удерживающих элементов может быть подобран в соответствии с требованиями к инструменту. Опциональная прозрачная защита от столкновений может защитить инструменты на приборе от повреждений, обеспечивая при этом неограниченный обзор внутренней части испытательной зоны.
Мы предлагаем наилучшие решения для задач измерения твердости - от крепления образца, увеличенного тестового пространства и возможностей для автоматизации до адаптации программного обеспечения.
Специальные держатели
Ручной координатный стол
Увеличенное тестовое пространство
Подсветка в темном поле (опция)
Кольцо осветитель для мягких материалов (опция)
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 E EVO: 1 - 250 кг (9,81 - 2450 Н) Qness 750 E EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 E: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | с помощью асинхронного электропривода |
| Тестовое пространство по вертикали / по горизонтали | 510 мм / 320 мм |
| Предметный столик | 584 x 450 мм |
| Максимальный вес образца | "не ограничен" |
| Вес основной машины | 500 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Интерфейсы передачи данных | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230В~ 50-60Гц 1/N/PE (опция: 110В~1/N/PE) |
| Максимальная потребляемая мощность | ~ 1230 Вт |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
