Характерная форма рамы в виде буквы "C" дало имя версиям CS and C серии твердомеров Qness 250/750/3000 EVO.
Проверенная концепция с фиксированной испытательной головкой и движущимся вверх / вниз винтовым столом является стандартом для твердомеров в течение многих десятилетий и идеально подходит для небольших испытательных образцов - как модель "C" для образцов высотой до макс. 395 мм и даже более компактная модель "CS" с максимальной тестовой высотой 175 мм.
QATM переосмысливает моделями EVO подход к универсальным измерениям твердости: чрезвычайно короткое время цикла и максимальная точность были основным задачами при разработке продукта.
Видео о приборе
Доступный способ обеспечить универсальные приложения: продуманная концепция турели с поворотом вокруг оси под углом 15° обеспечивает пространство для 8 инструментов в одном уникальном по компактности устройстве. Прижимной элемент с закрытой с трех сторон формой гарантируют надежное крепление образца вокруг тестовой точки - даже для небольших образцов.
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
С помощью шпинделя, установленного на безлюфтовых роликовых подшипниках
Отсутствие необходимости в продолжительной по времени смене инструмента для измерений в труднодоступных местах. Прижим образца можно опускать или поднимать/убирать вручную (и, при необходимости, с помощью сервомотора). Кроме того, элементы крепления могут легко заменяться и подбираться под размеры образцов заказчика.
Широкий спектр доступных предметных столов и призм позволяет проводить измерение твердости на необычно крупных или сферических образцах и на испытательных объектах с неровной испытательной поверхностью.
Все приборы Qness 250/750/3000 EVO имеют стандартное оснащение устройствами для установки 2 инструментов - простое и доступное решение, с пространством для испытательной головки и объектива или XLED - идеально подходит для работы с малым количеством шкал
Уникально простая замена индентора без использования инструментов благодаря механизму быстрого съема индентора.
Оптическая система была полностью переработана и производится в "чистой комнате" непосредственно на заводе QATM с использованием на практике широких компетенций компании. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.
Новая линейка продуктов EVO гарантирует оптимизированные параметры испытаний - более быстрый ПК на базе Windows 10, более быстрая автофокусировка, значительно более быстрые регулировка яркости и оценка отпечатка, каждый из которых вносит свой вклад в гораздо более быстрое время завершения цикла при ежедневном измерении твердости - с одновременным даже более низким уровнем рабочих шумов.

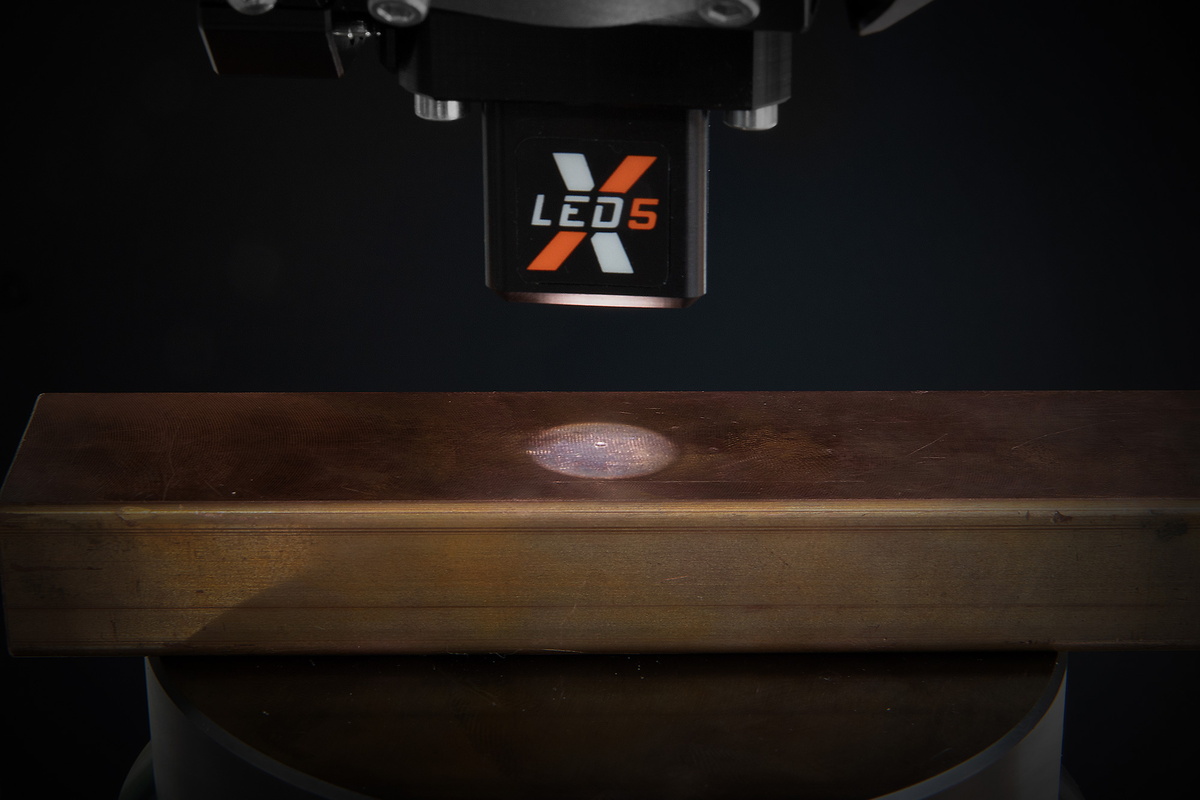

Модули освещения XLED революционизировали процесс оценки лунок Бринелля. Из-за образующихся навалов и наплывов материала по краям отпечатка у мягких образцов высока вероятность неправильной оценки отпечатка при использовании обычных коммерческих объективов. В противоположность этому, объективы XLED гарантируют точные и воспроизводимые измерения, независимо от типа материала и твердости, вследствие прямого и широко расширенного освещения.
Высококачественные CMOS 5-мегапиксельные камеры с передачей данных по Ethernet определяют текущий промышленный стандарт. В отличие от других систем камер, здесь возможна гораздо более высокая стабильность передачи данных. Кроме того, управляющий ПК и твердомер могут быть установлены удаленно на больших расстояниях друг от друга. Это идеально подходит для производственной среды, в которой элементы управления инфраструктурой устанавливаются во внешних распределительных шкафах.
Ультра-тонкий, емкостной сенсорный дисплей 12” может быть перемещен вверх/вниз или плавно наклонен с помощью шаровых шарнирных соединений для достижения наилучшей эргономики при работе с прибором.
Набор зажимных и удерживающих элементов может быть подобран в соответствии с требованиями к инструменту. Опциональная прозрачная защита от столкновений может защитить инструменты на приборе от повреждений, обеспечивая при этом неограниченный обзор внутренней части испытательной зоны.
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 CS EVO: 1 - 250 кг (9,81 - 2450 Н) Qness 750 CS EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 CS EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | вручную / шпиндель |
| Тестовое пространство по вертикали / по горизонтали | 175 / 220 мм |
| Предметный столик | ø 100 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 250 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Интерфейсы передачи данных | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230~1/N/PE, 110~1/N/PE |
| Максимальная потребляемая мощность | ~ 480 Вт |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 C EVO: 1 - 250 кг (9,81 - 2450 Н) Qness 750 C EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 C EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | вручную / шпиндель |
| Тестовое пространство по вертикали / по горизонтали | 395 / 220 мм |
| Предметный столик | ø 100 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 300 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Интерфейсы передачи данных | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230~1/N/PE, 110~1/N/PE |
| Максимальная потребляемая мощность | ~ 480 Вт |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
