Особенно прочная и мощная конструкция плоскошлифовальной машины Qgrind XL обеспечивает максимально эффективный съем материала с высокой точностью.
Функция ForceControl обеспечивает воспроизводимые результаты шлифования с помощью встроенных электронных измерительных систем. Путем выбора и комбинирования различных режимов шлифования достигаются как максимальная производительность съема материала (черновая обработка), так и отличные поверхности образцов (чистовая обработка). Программная функция SmartGrind позволяет постоянно контролировать процесс шлифования и делать его особенно эффективным за счет полностью автоматического определения интервалов правки. Интеграция станции очистки и интуитивно понятный программный интерфейс устанавливают новые стандарты удобства и простоты использования.
Шлифовальная голова и алмазный инструмент для правки оснащены надежной системой ForceControl и обеспечивают воспроизводимое и высокое усилие при шлифовании. Встроенные тензодатчики и инновационный моторизованный контроль усилия обеспечивают заданный съем материала и максимальную надежность процесса.
В полностью автоматическом режиме (Smartgrind) процессе шлифования непрерывно оцениваются все параметры процесса, а потребность в правке камня определяется автоматически и эффективно контролируется. Камни также можно править через заданные промежутки времени, а также вручную. Остаточная высота камня, износ алмаза для правки и ход процесса динамически отображаются на дисплее.
При плоском шлифовании металлографических образцов целью является как высокая производительность съема, так и высокая плоскостность образцов с высоким качеством поверхности. В режиме «чернового» шлифования съем материала может быть увеличен до 20 % по сравнению с обычными процессами, что значительно сокращает время процесса. В режиме «Финиширование» качество поверхности улучшается до 15%. Комбинация различных режимов обеспечивает оптимальные результаты шлифования с максимальной эффективностью.
QATM Qgrind XL поставляется с системой точного измерения удаления материала — независимо от времени работы, типа образца, материала и твердости вы можете легко контролировать высоту уже удаленного материала.

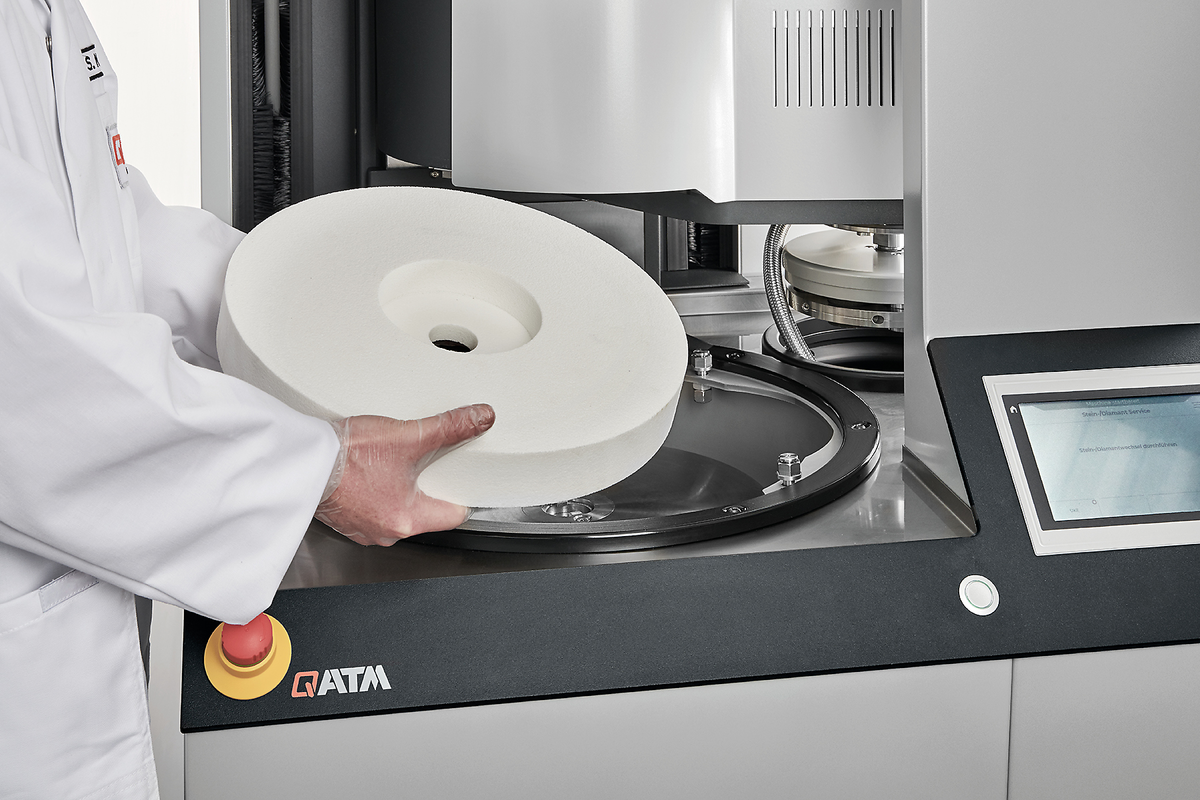

Доступны высококачественные шлифовальные камни из оксида алюминия или карбида кремния для различных областей применения. Алмазные шлифовальные круги на связке из синтетической смолы можно использовать для плоского шлифования керамических материалов и твердых металлов. Шлифовальные камни, специально оптимизированные для процессов материалографического шлифования, рассчитаны на высокую производительность съема, качество поверхности и плоскостность. Шлифовальные камни QATM стандартно одобрены для скорости вращения до 2000 об/мин.
На станции очистки образцы автоматически промываются водой, этанолом и продуваются воздухом, а также центрифугируются со скоростью до 800 об/мин (регулируется). Таким образом, каждый этап подготовки завершается этапом очистки.

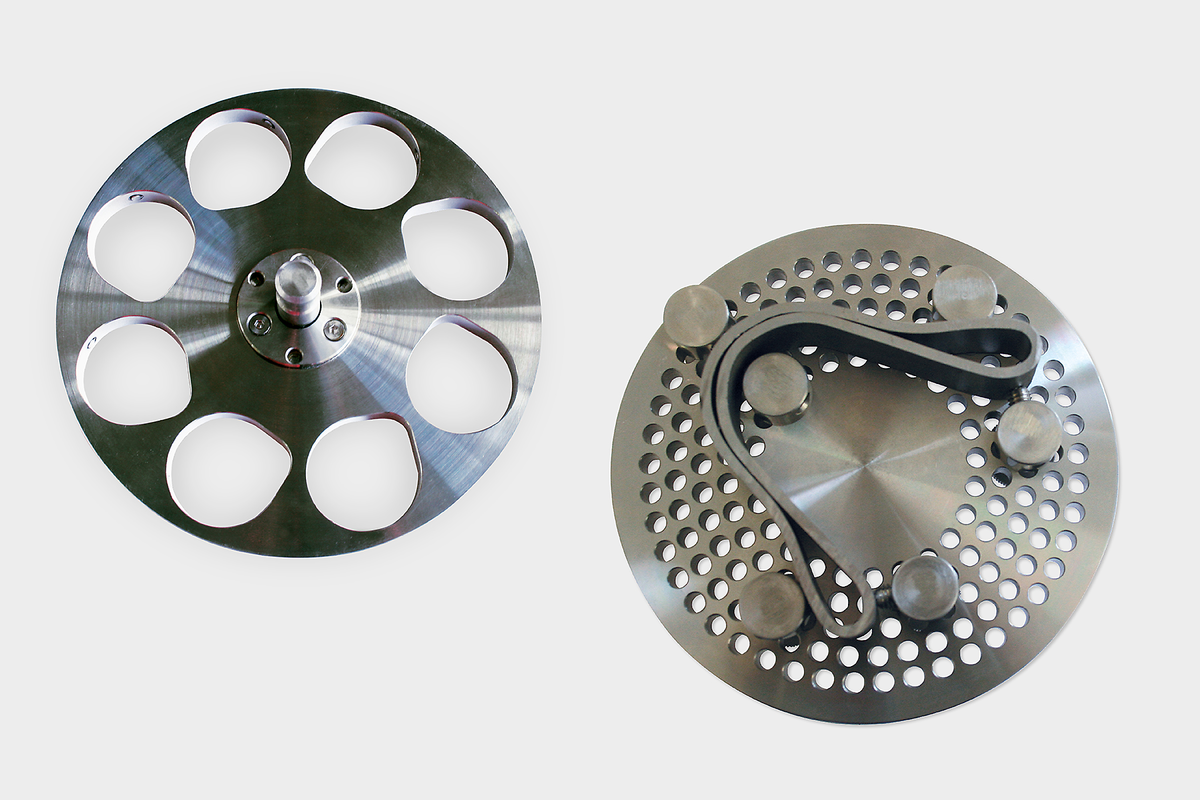

QATM предлагает широкий выбор стандартных держателей образцов для различных применений и машин. Закрепление образцов необычных размеров может осуществляться с помощью специальных держателей образцов.
Основными требованиями при разработке автоматической шлифовальной машины Qgrind XL были корпус и полировальная головка максимальной жесткости. Эти требования составляют основу надежного процесса шлифования с низким уровнем вибрации. Прочная стальная конструкция с порошковым покрытием и рабочая зона, облицованная нержавеющей сталью, подчеркивают устойчивую и в то же время современную и компактную конструкцию машины - сделано в Германии.
Привод мотора шлифовального камня Qgrind XL мощностью 4 кВт обеспечивает высокий съем материала и скорость вращения до 2000 об/мин. Держатель образца приводится в движение шлифовальной головкой мощностью 1,1 кВт, что позволяет достичь усилия шлифования до 750 Н. Скорость обеих систем можно регулировать.
Моторизованный защитный кожух из акрилового стекла закрывает рабочую зону машины. Прозрачный колпак оснащен защитным выключателем и автоматически открывается по окончании программы. Для удобства очистки его можно просто снять с петель.
Современный дизайн проверенного программного обеспечения управления QATM обеспечивает интуитивно понятное и удобное управление. Все параметры процесса четко отображаются и могут быть легко настроены. Процесс шлифования постоянно контролируется и графически отображается с помощью функции программного обеспечения SmartGrind.
Особенности
Система рециркуляционного охлаждения интегрируется в основание машины и легко доступна через дверцу. В процессе шлифования контролируется расход и температура охлаждающей жидкости. В зависимости от области применения с Qgrind XL можно использовать различные системы циркуляционного охлаждения.
Инструментальный отсек, встроенный в корпус машины, особенно удобен. У вас всегда будет легкий доступ ко всем инструментам.
Встроенный промывочный шланг позволяет вручную очищать рабочую зону.
Дополнительная сигнальная лампа позволяет контролировать ваш Qgrind XL на расстоянии: красные/желтые/зеленые индикаторы сразу показывают текущее состояние машины.
Вытяжка пара из рабочей зоны через всасывающее сопло.
Grinding is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
| Применение | Автоматизированное плоскостное шлифование материалографических образцов |
| Области применения | Подготовка поверхности образцов к материалографическому анализу |
| Шлифовальный камень | ø макс. 356 мм |
| Скорость шлифовального камня | переменная (1000 - 2000 об/мин) |
| Держатель образцов | ø 160 - 204 мм |
| Скорость держателя образца | переменная (30 - 160 об/мин) |
| Направление движения держателя образца | по часовой/против часовой стрелки |
| Система нагружения | центральный прижим, электронный контроль усилия |
| Прижим держателя образца (центральный) | 50 - 750 N |
| Бесконтактное измерение | Точность отображения ±0,1 мм при удалении 1 мм |
| Диапазон съема | 0.1 mm - 10 mm |
| Мощность привода (шлифовка) | 4 кВт (в режиме S1) |
| моторизованный держатель образца | 0.75 кВт (В режиме S1) |
| Потребляемая мощность | 9 kVA |
| Электропитание | 400 V / 50 Hz (3Ph / N / PE), 480 V / 60 Hz (3Ph / N / PE), 220 V / 60 Hz (3Ph / N / PE) |
