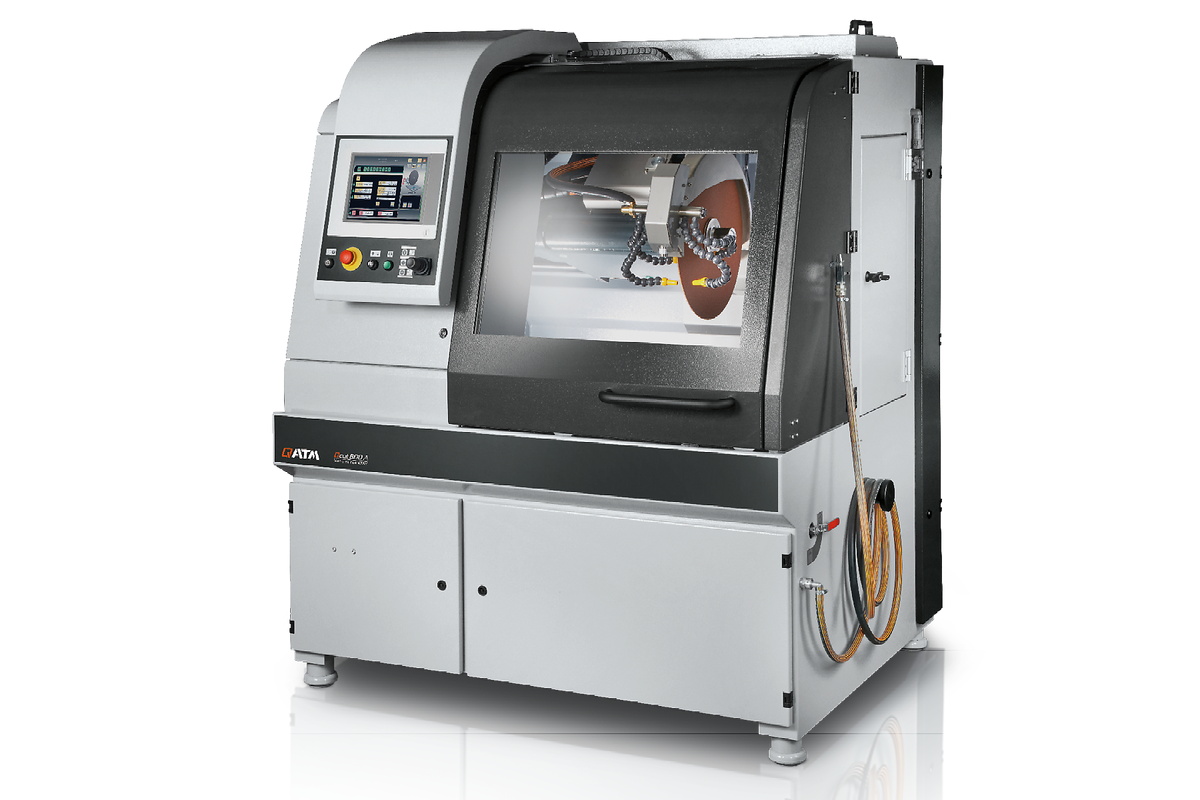

Промышленный отрезной станок для влажной резки Qcut 600 A отвечает самым высоким требованиям по доступности пространства и возможностям резки с инновационным дизайном, управлением и эксплуатацией. Основной двигатель с системой водяного охлаждения мощностью 15 кВт встроен в поворотный рычаг, движение отрезного диска по Z-оси может достигать скорость до 80мм/сек за счет наличия быстрого запуска высокодинамичного привода осей. С совершенно новым подходом с автоматическим механизмом подачи по Z-оси через поворотный рычаг, достигается оптимально удобное использование отрезной камеры. За счет установки защиты отрезного диска во время последовательности вертикальных отрезов отрезная способность существенно увеличивается. Большая передняя откидная дверь с замком безопасности обеспечивает доступ к отрезному столу станка с продольными и поперечными Т-образными пазами. Боковая дверь позволяет легко и удобно менять отрезной диск, если Z-ось находиться в строгом правом положении. Система охлаждения и автоматическая система смазки интегрированы в прочный сварной стальной корпус отрезного станка.
A wide range of cutting procedures is at your disposal for the very best cutting results. Through the combination of this unlimited range of positions, series cuts or differing cut sequences can be made into reality. The cutting process is rightly supported by controlled cut-off wheel revolutions which can be held constant through an optional wheel measurement facility. Control of the cutting speed and a soft start control serve additionally for an economical cutting feed. Manual control commands in the X-/Z-/Y-axes are also possible using an industrial joystick. The operator console can be slid either to left or the right.
Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.
Touch-Screen display for the QATM-Software control is easy to read thanks to smart phone technology and even easier to operate. Compact program sequences are easy to compile and therefore enable automated program sequences. An unlimited number of password-secured program sequences can be updated and backed-up via USB.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.
With line laser you can display the scheduled cut on the sample. This helps to define the exact cutting position.
Using your existing broadband Internet connection, QATM provides an online fault diagnosis and operator support.
Резка более надежна, безопасна и эффективна, если для ее обработки используются правильные ингредиенты: знания, забота и правильный выбор расходных материалов и инструментов.
Our innovative clamping devices are used to clamp workpieces securely and precisely to ensure exact cutting and grinding processes. There is a wide range of different clamping devices that have been developed for specific applications and workpiece sizes.
| Рабочий диск | до ø 600 мм/24" |
| Макс. отрезная способность | ø 244 мм |
| Максимальная глубина среза отрезного диска | 190 мм (отрезной диск ø 500 мм) |
| Размер фланца крепления диска | ø 32/40 мм |
| Перемещение по оси X автоматическое | 550 мм |
| Перемещение по оси Y автоматическое | 360 мм |
| Движение по Z-оси автоматическое | 550 мм |
| Прецизионная ось Z | 0,1 мм |
| Габариты стола ШхГл | 750 x 600 мм, нержавеющая сталь |
| Т-образный паз | 12 мм |
| Скорость | Регулируемая скорость 1000-2400 об/мин |
| Мощность привода (основной привод) | 15 КВт S1 |
| Потребляемая мощность | 30 кВА |
| Габариты ШхВхГл | 1488 x 1960 x 1477 мм |
| Вес | ~ 1600 кг в зависимости от комплектации прибора |
Содержание может быть изменено или исправлено
