Precision clamping devices

Свяжитесь с нами Запрос предложения

Suitable for regular and irregularly shaped samples. They can be used universally in the QATM adaptations (rotating device, Easy Adaption horizontal and vertical as well as the clamping arm).

Can be installed directly on:

Easy adaption vertical
Easy adaption horizontal
Rotation device type RD1 and RD2

Аксессуары

Easy clamping plate S with rotating function
Easy clamping plate S

Through extensive testing, we are able to provide the right clamping solution for every application.

Contact us for your optimum solution!

Sample Holder Standard (open)

Преимущества оборудования

For round or irregular samples
3-point tension
Up to 6 fixing screws
Open for long, large round samples up to Ø 40 mm
Adapter Ø 50 mm

Запрос стоимости

Sample holder standard (closed)

Преимущества оборудования

For round or irregular samples
3-point tension
Up to 6 mounting screws
with fixed stop - depth 15 mm
for short, large round samples up to Ø 40 mm
Adapter Ø 50 mm

Запрос стоимости

Sample Holder Flex

Преимущества оборудования

For round or irregular samples
3-point tension
Up to 6 fixing screws
For installation into grinding and polishing machines
For specimens up to Ø 40 mm - depth 21 mm
Adapter Ø 50 mm

Запрос стоимости

Sample Holder Parallel clamping vice (open)

Преимущества оборудования

Parallel clamping jaws
Variable span
for flat samples
for samples up to Ø 40 mm
Adapter Ø 50 mm

Запрос стоимости

Sample Holder Parallel Clamping Vice (closed)

Преимущества оборудования

Parallel clamping jaws
Variable span
for flat samples
with fixed stop, depth 27 mm
for samples up to Ø 40 mm
Adapter Ø 50 mm

Запрос стоимости

Drop Shape Sample Holder

Преимущества оборудования

For round or irregular samples (Ø 13 - Ø 40 mm)
12 mm clamping depth
3-point tension
Adapter Ø 50 mm

Запрос стоимости

Universal clamping vice

Преимущества оборудования

For samples of any sample geometry, rings
Max. sample cross-section: 40 mm x 40 mm
3-point tension
Adapter Ø 50 mm

Запрос стоимости

Matrix clamping vice

Преимущества оборудования

For irregularly shaped samples
Max. clamping range: 0 - 40 мм
Adapter Ø 50 mm

Запрос стоимости

Mini vice

Преимущества оборудования

Max. clamping range: 0 - 40 мм
Clamping range with prism jaw: 0 - 35 мм
Incl. prism jaw
Adapter Ø 50 mm

Запрос стоимости

Double parallel vice

Преимущества оборудования

Parallel clamping jaws
Fixing a sample at two clamping points
Components remain clamped even after cutting
for cutting wheels up to Ø 150 mm
Max. clamping range: 0 - 40 мм
Adapter Ø 50 mm

Запрос стоимости

Adapter with ball joint

Преимущества оборудования

Swivel device for aligning the sample to the cutting wheel
Can be combined with all clamping devices
Swivel range ±18°
Adapter Ø 50 mm

Запрос стоимости

Vacuum clamping unit

Преимущества оборудования

For the preparation of plane-parallel sample surfaces
Suitable for clamping glass slides 28 mm x 48 mm
Stops can be recessed via an integrated handwheel for plan-parallel grinding of the ceramic stone.
A vacuum pump is required to generate the vacuum
For use on:
- Qcut 150 A/M
  (clamping arm L required)
- Qcut 200 A
  (Easy adaption vertical required)

Запрос стоимости

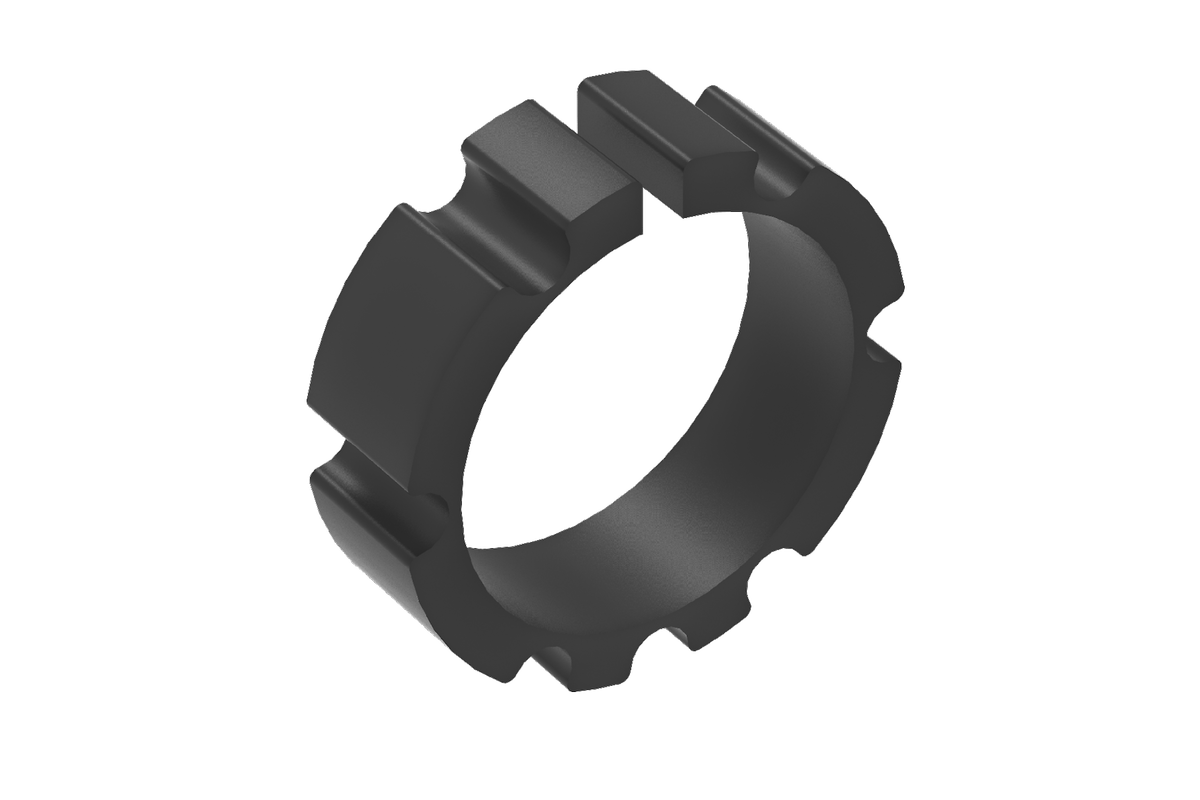

Reducer Ring

Преимущества оборудования

Reducer ring for direct clamping of mounted samples
Outer diameter Ø 50 mm
For mounted samples with Ø 25 mm, 30 mm, 40 mm, 1", 1 ¼", 1 ½
Can be used in rotary device and Easy adaption vertically / horizontally
For use on:
- Qcut 150 A/M (clamping arm L required)
- Qcut 200 A (Easy Adaption vertical required)

Запрос стоимости

Hand Chuck

Преимущества оборудования

Available in 3 sizes
Clamping jaws can be used on both sides
Clamping range Ø 32 mm:
- on the inner diameter of the component: 11 - 23 mm
- on the outer diameter of the component: 1 - 32 mm
Clamping range Ø 44 mm:
- on the inner diameter of the component: 13 - 48 mm
- on the outer diameter of the component: 1 - 44 mm
Clamping range Ø 56 mm:
- on the inner diameter of the component: 12 - 56 mm
- on the outer diameter of the component: 1 - 56 mm

Запрос стоимости

Precision clamping devices Аксессуары

Easy clamping plate S

Easy clamping plate S with rotating function

Easy adaption vertical

Easy adaption horizontal

Rotation devices

Идеальная резка – инструменты QATM

Резка более надежна, безопасна и эффективна, если для ее обработки используются правильные ингредиенты: знания, забота и правильный выбор расходных материалов и инструментов.

Откройте для себя наши режущие устройства

Do you already know which clamping unit you need? Then request a quote here!

Запрос стоимости
